HD01熱電阻/熱電偶變送器
(溫度信號隔離變送器)
概述：HD01 熱電阻/熱電偶變送器是一種先進的數字化技術智能溫度變送器，又稱導軌式溫度變送器、熱電阻變送器，熱電偶變送器。它將熱電阻/熱電偶信號（如Pt100，Cu50，K，J，T，E，S、B、R、N、W型等溫度信號），隔離放大轉換成與溫度成正比的標準信號輸出，如：0－10V，4－20mA。輸入／輸出／電源三方全隔離抗干擾，精度高，遠傳不受其它設備影響，導軌式安裝便于檢測 與維護。廣泛用于各種對溫度進行測量的監控系統中，輸出信號可接數顯表、PLC、變頻器等設備，并對終端接收設備起保護作用。
HD01 溫度變送器采用了先進的數字化技術，具備了傳統模擬儀表所不具備的多項先進性能，徹底克服了傳統溫度變送器線性差的缺點，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償等諸多先進技術。與單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
產品特點:
◇ 輸入/輸出/電源之間全隔離，強大的抗電磁干擾能力
◇ 采用先進的數字化技術，線性好，精度高
◇ 自動溫度補償，自動零點校準， 無需手動調整
◇ SMT表貼工藝及厚膜集成技術，可靠穩定

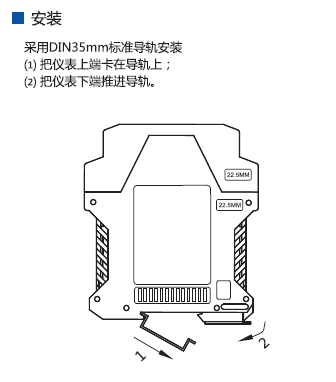

◇ 標準DIN35導軌安裝，裝卸方便,適合密集安裝
◇ 體積小巧，外形美觀，隔離與變送一體
◇ 解決工業現場干擾的難題,抗變頻器干擾
◇ HD01一入一出型；HD215一入二出型
選型及定貨代碼:
|
訂貨信息： |
|||
|
HD01－ |
溫度隔離變送器 |
||
|
輸入信號 |
P |
Pt100 |
|
|
C |
Cu50 |
||
|
K |
k 型熱電偶 |
||
|
□ |
K，J，T，E，S，B，R，N，W等熱電偶用分度號表示 |
||
|
輸出信號：1路或2路 |
1 |
0～100mv |
|
|
2 |
0～10mA |
||
|
3 |
0～20mA |
||
|
4 |
4～20mA |
||
|
5 |
0～5V |
||
|
6 |
0～10V |
||
|
7 |
1～5V |
||
|
最后注明溫度范圍，如HD01-P4（0-200℃）表示Pt100熱電阻0-200℃輸入，輸出4－20mA |
|||
主要技術參數:
|
HD01溫度變送器 技術規格： 輸入/輸出/電源三方全隔離 |
|
|
精確 度 |
熱電阻±0.2%FS; 熱電偶±0.3%FS |
|
輸入信號 |
PT100，CU50；K，S，J，T，E，B，R，N型等溫度信號 |
|
溫度范圍 |
-200----1600℃內各量程 |
|
輸出信號 |
0－100mV，0－5V，0－10V，0－20mA，4－20mA |
|
輸入阻抗 |
10MΩ |
|
輸出負載 |
≥5K（電壓輸出）；≤250Ω（電流輸出） |
|
輔助電源 |
DC24V |
|
安裝導軌 |
標準DIN35 |
|
外形尺寸 |
103×85×23 mm |
|
頻率響應 |
≤45 HZ |
|
使用溫度范圍 |
-10－60℃ |
|
貯存溫度范圍 |
-20－70℃ |
|
溫度系數 |
150ppm/℃ |
|
溫度補償 |
數字化技術，自動溫度補償 |
|
零位校準 |
數字化技術，自動零校準 |
|
最大相對濕度 |
<90%RH(不結露) |
|
隔離電壓 |
1500VDC（1分鐘） |
|
電源消耗 |
<50mA |

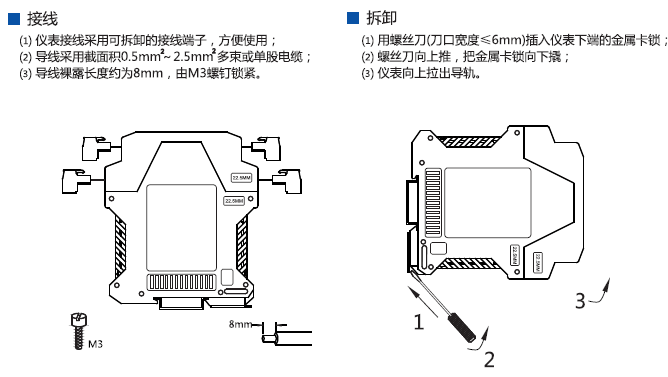

原理接線圖：（HD01一入一出溫度變送器；HD215一入二出溫度變送器）
熱電阻輸入：1，2，3 熱電偶輸入：1(-)，2(+)
輸出信號： 9(+)，10(-) 儀表電源 ：15(-)，16(+）
外形尺寸圖：（側視圖和俯視圖）
