遠蘇科技PCB制板方案(20*20cm)

產品概述： 遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學�？蛻舻木�密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及整體解決方案。

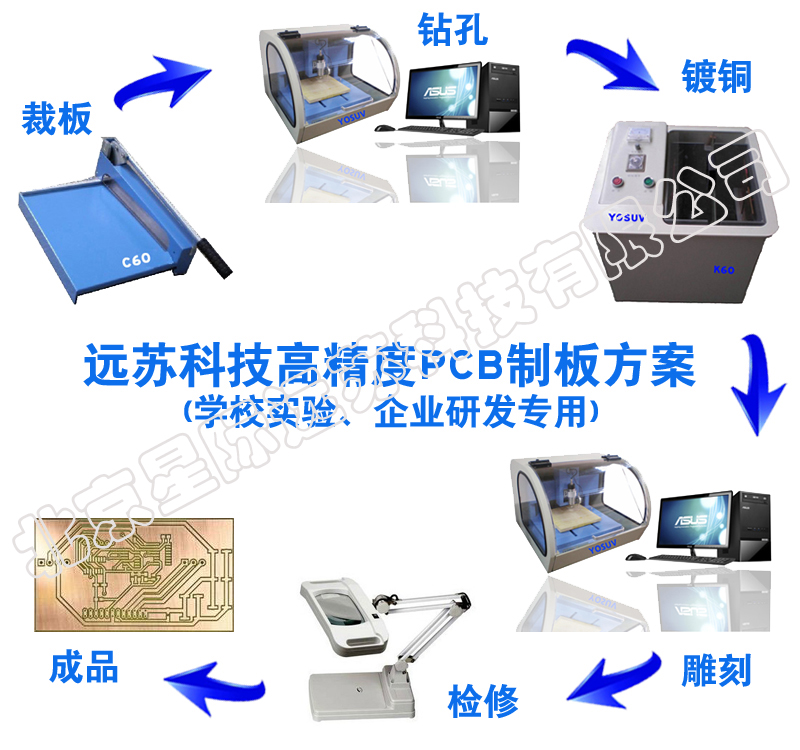

遠蘇高精密物理雕刻制板工藝方案

一、生產工藝及生產過程：
PCB雕刻制板工藝：（單面）
裁板－鉆孔－雕刻－板面處理－檢修－成品
PCB雕刻制板工藝：（雙面）
裁板－鉆孔－過孔電鍍－雕刻－板面處理－檢修－成品

工藝目的：
裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。
鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。
板面處理：將雕刻好的線路板進行表面處理，便于焊接。
檢修：通過放大設備處理表面細微金屬碎屑，以便于達到最佳效果。

二、設備的配置：
(1)裁板機C60
產品概述：
用于實驗過程中線路板的裁割。
技術參數：
1．特鋼長壽命刀刃，省力杠桿式設計，輕松切割各種厚板材。
2．流線型的外觀符合人體工程學的設計。
3．配置水平對位功能，可以方便的切割固定形狀的PCB板。
4．最大切割長度300mm，最大厚度3mm。
5．具有對位和固定標尺，精度更高，使用更方便。
6．固定透明保護罩，既保證不會誤傷手指，又可以觀查切板質量。

(2)過孔電鍍機K60
產品概述：
用于對線路板上的孔進行金屬化處理。主要用于雙面板制作時。
整套系統具有以下優點：
1、電鍍液微循環系統：內置兩套微孔氣泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量；
2、一體化的設計，使整機結構緊湊；
3、密封式的設計，保證電鍍液不受污染，保證電鍍質量；
4、電源：可調直流穩壓、穩流電源，可提供0-15V，0-5A的恒壓和恒流。
技術參數：
1、鍍板最大面積：300×300mm
2、最小孔徑：0.4mm
3、輸出電流：0-2A
4、工作電壓：AC210-240V
5、外形尺寸L*W*H：620*460*430mm
系統成套包括：
電鍍液：20L
導電膠：0.5L
其他化學藥品：各0.1L

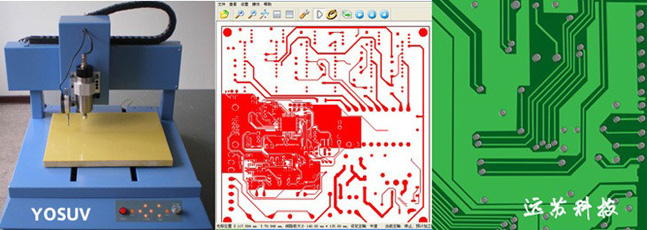

(3)線路板雕刻機SUV2020
產品概述：
用線路板雕刻機對敷銅板進行鉆孔、雕刻、外形銑割，制作出所需的線路板,是實驗、研發打樣的必備工具。
主要功能：
1.平面檢測功能（可選）：先檢測出覆銅板平整度，軟件根據檢測結果自動調整進刀量。
2.自動對刀功能（可選）：先檢測出覆銅板表面高度，更換刀具后，儀器自動調整進刀深度。
3.自動原點定位:可以從任意位置自動回到設定的零點。
4.定位銷與不對稱定位技術：保證了定位的精確性與正確性。
5.斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。
6.虛擬加工：根據設定的參數，虛擬顯示實際加工過程。
7.實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
8.任意區域選擇雕刻：選擇任意區域，進行雕刻。
9．組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
10．萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。
11．外形銑割：板子雕刻完成后進行外形銑割。
技術參數：
加工面板雙面板
加工面積20CM×20CM
最小加工線徑4mil
最小加工線距6mil
分辨率0.04mil(1um)
工作速度2.4m/min
主軸轉速0～60000r/min，無級可調
主軸功率95W
直線導軌進口直線導軌
傳動方式進口滾珠絲桿
鉆孔孔徑0.4～3.175
鉆孔速度100(孔/min)
控制方式ARM
通信方式RS-232/USB
操作系統Windons 98/2000/XP/Vista
最小內存配置256MB
體積（3060）630mm（L）×710mm（W）×450mm（H）
重量90kg
消耗功率200 VA

說明：用戶有特殊需求可協商
