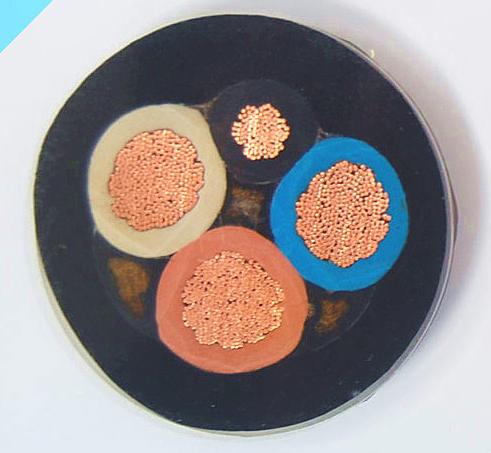

3.6/6KV屏蔽型橡套軟電纜(GB12972.7-1991)

用途：本產品為礦用橡套軟電纜系列產品之一，適用于額定電壓級地面移動式礦山機械設備作電源連接線

使用條件：電纜導體的長期允許工作溫度為90℃

　MYPTJ-6/6KV礦用電纜 MYPTJ煤礦用移動橡套軟電纜

電纜規格、名稱

型號

名稱

主要用途

(MYP)UYP-3.6/6

礦用移動屏蔽套軟電纜

額定電壓為3.6/6KV移動式地面礦同機械電源的連接,環境溫度下限為-20℃

(MYPT)UYPT-3.6/6

礦用移動金屬屏蔽橡套軟電纜

MYPTJ-3.6/6

礦用移動屏蔽監視軟電纜

額定電壓為3.6/6KV采煤機電纜動力電纜，用于電源的連接

MYPTJ-6/10

礦用移動金屬屏蔽軟電纜

電纜規格、尺寸

芯數×導體標稱截面(mm2)

護套標稱厚度

UYP-3.6/6、UYPTJ-3.6/6型電纜外徑

動力線芯絕緣

動力線芯

地線芯

標稱厚度

最小值

最大值

3×16

1×16

4

5.5

51.3

57.3

3×25

1×16

4

5.5

53.9

59.9

3×35

1×16

4

5.5

57

63

3×50

1×25

4

5.5

60.8

66.8

芯數×導體標稱截面(mm2)

護套標稱厚度

UYP-3.6/6、UYPTJ-3.6/6型電纜外徑

動力線芯絕

動力線芯

地線芯

緣標稱厚度

最小值

最大值

3×16

1×16/3

4

5.5

51.8

57.8

3×25

1×16/3

4

5.5

54.8

60.8

3×35

1×16/3

4

5.5

58.3

64.3

3×50

1×25/3

4

5.5

61.4

67.7

技術性能

1、電纜的動力線芯絕緣電阻值

動力線芯標稱截面(mm2)

20℃時絕緣電阻最小值(MΩ·km)

16

750

25

650

35

550

50

500

2、絕緣采用乙丙橡膠為基料的絕緣膠料，抗張強度不小于6.5MPa。

3、電費的其它電氣性能和絕緣及護套力學性能按GB3048、GB2951規定。
