mcpt采煤機金屬屏蔽電纜mcpt-1.9/3.3kv礦用防爆電纜
概述
1、產品分類與命名
1.1電纜型號見表1
表1 電纜型號
|
型號 |
名稱 |
用途 |
|
MCPT-0.66/1.14 |
采煤機金屬屏蔽橡套軟電纜 |
mcpt采煤機金屬屏蔽電纜mcpt-1.9/3.3kv礦用防爆電纜額定電壓0.66/1.14kV及以下采煤機及類似設備的電源連接 |
|
MCPTJ-0.66/1.14 |
采煤機金屬屏蔽橡套軟電纜 |
|
|
MCPT-1.9/3.3 |
采煤機金屬屏蔽橡套軟電纜 |
額定電壓1.9/3.3kV及以下采煤機及類似設備的電源連接 |
|
MCPTJ-1.9/3.3 |
采煤機金屬屏蔽橡套軟電纜 |
1.2mcpt采煤機金屬屏蔽電纜mcpt-1.9/3.3kv礦用防爆電纜 型號含義
M—煤礦用電纜的系列代號
C—采煤機用
PT—金屬屏蔽
J—輔助線芯
1.3 執行標準
本產品執行MT818.4-2009。

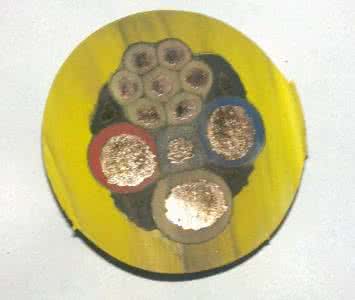

1.4 電纜結構示意圖如下：
1-動力線芯導體；2-動力線芯絕緣；3-金屬/纖維編織屏蔽；4-地線芯導體；5-輔助線芯導體；
6-控制線芯導體；7-輔助線芯絕緣；8-控制線芯絕緣；9-控制線芯包覆層；10-外護套
MCP-1.9/3.3KV礦用電纜外徑查詢
|
芯數×導體標稱截面 mm2 |
標稱厚度 mm |
電纜外徑 mm |
|||||
|
動力 線芯 |
地線芯 |
動力線芯絕緣 |
護套 |
MCP-1.9/3.3 |
|||
|
A型 |
B型 |
A型 |
B型 |
A型 |
B型 |
||
|
3×25 3×35 3×50 3×70 3×95 3×120 3×150 |
1×10 1×10 1×16 1×25 1×25 1×35 1×35 |
— 3×16/3 3×25/3 3×35/3 3×35/3 3×50/3 3×50/3 |
2.8 2.8 2.8 3.0 3.0 3.2 3.2 |
6.0 6.0 7.0 7.0 7.0 7.0 7.0 |
— 7.0 7.5 7.5 7.5 7.5 7.5 |
44.5～51.0 48.0～54.5 54.0～61.5 60.0～67.0 65.0～72.5 69.5～77.5 74.0～82.5 |
— 59.0～64.0 63.0～69.0 68.0～75.0 69.0～78.0 74.0～84.5 78.5～88.0 |
|
注：地線芯截面為最小截面,當用戶要求超過此截面時，地線芯允許采用繞包半導電層。 |
|||||||
