WZPB-241S現場顯示一體化溫度變送器
一、產品應用
WZPB-241S現場顯示一體化溫度變送器通常與顯示儀表、記錄儀表、電子計算機、PLC、DCS系統等配套使用，它與一體化熱電偶(阻)配合使用時，可直接就地顯示實際測量的溫度，其顯示方式有現場LED和LCD顯示，并帶有背光即是夜晚和強陽光下都能清楚地讀出準確的數字，另將溫度信號轉換成4-20mA直流電流信號和疊載HART通訊協議，直接測量各種過程中的-200~1800℃范圍內的液體、蒸氣和氣體及固體表面的溫度測量。
二、產品特點
1、現場就地顯示:分為LED和LCD背光顯示;
2、二線制輸出4-20mA D.C疊載HART通訊協議，抗干擾能力強，節省昂貴的補償導線;
3、測量范圍廣、調試方便、現場可修改分度號及量程范圍;
4、自動冷端補償，數字智能化非線性校正
5、防護等級:IP65
6、防爆等級:dⅡTC4、dⅡTC5 、dⅡTC6
三、工作原理
WZPB-241S現場顯示一體化溫度變送器所含的防爆熱電偶(阻)是利用間隙隔原理，當腔內發生爆炸時能通過接線盒間隙熄滅和冷卻，使爆炸后的火焰?zhèn)鞑坏角煌猓瑥亩_(dá)到防爆效果。熱電偶阻工作原理是將熱電偶(阻)所測得的熱電勢及電阻信號直接轉換成4-20mA D.C的電流信號及數字(HART)信號直接傳輸給上位機，工作儀表即可顯示出對應的溫度
四、技術指標
1、執行標準
IEC584
IEC571
JB/T7391-1994
JB/T5518-1991

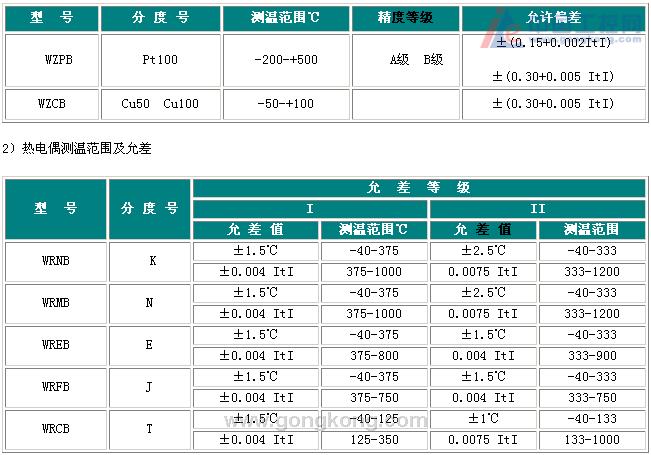

2、范圍誤差
1)熱電阻測溫范圍及允差
3、輸出信號: 4-20 mA ，負載電阻250，傳輸導線電阻 100
4、輸出方法: 二線制
5、精度等級:
溫度變送器精度等級:0.1 0.2 0.5
顯示器精度等級:模擬型0.5級;智能型0.5級.
6、供電電源:24V.DC±10℅
7、防護等級:IP65
8、防爆等級:
隔爆型:dⅡBT4 dⅡCT5 dⅡCT6
本質安全型:iaⅡCT6
9、絕緣電阻:儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
10、熱響應時間: 當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間; 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間;
11、基本誤差: 儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。
五、產品型號
WZPB-241S現場顯示一體化溫度變送器是現場顯示一體化溫度變送器的一個系列，其型號較多，一般常用的型號有:
WZPB-240S現場顯示一體化溫度變送器具體型號有下列所示:
WRMB-240M、WRMB-240S、WRMB-240GM、WRMB-240GS
WRNB-240M、WRNB-240S、WRNB-240GM、WRNB-240GS
WREB-240M、WREB-240S、WREB-240GM、WREB-240GS
WRCB-240M、WRCB-240S、WRCB-240GM、WRCB-240GS
WRFB-240M、WRFB-240S、WRFB-240GM、WRFB-240GS
WZPB-240M、WZPB-241S、WZPB-240GM、WZPB-241GS
WZCB-240M、WZPC-241S、WZPC-240GM、WZPC-241GS
安徽天康集團天長市康泰儀表電纜廠專業生產WZPB-241S現場顯示一體化溫度變送器系列的各類現場顯示一體化溫度變送器，歡迎廣大客戶來函。
