宋兵兵
安科瑞電氣股份有限公司 上海嘉定201801
摘 要：近年來，隨著數據中心的迅猛發展，數據中心的能耗問題也越來越突出，有關數據中心的能源管理和供配電設計已經成為熱門問題，可靠的數據中心配電系統方案，是提高數據中心電能使用效率，降低設備能耗的有效方式。要實現數據中心的節能，首先需要監測每個用電負載，而數據中心負載回路非常的多，傳統的測量?jī)x表無法滿足成本、體積、安裝、施工等多方面的要求，因此需要采用適用于數據中心集中監控要求的多回路監控裝置。
安科瑞公司 AMC16Z 系列交流精密配電監控裝置是專門針對于數據中心服務器電源管理設計的測量裝置。 該裝置設計小巧，能夠?qū)?A+B 兩路進線和 96 路出線的全電參量參數、輸入輸出開關及防雷器狀態等實時監測，所有測量通道的告警閾值均可單獨設定，出線越限事件立即觸發系統聲光告警，在傳統儀表的體積上實現了監控回路的高度集成
關鍵詞：列頭柜監控；精密配電；多回路監控；
概述
隨著高校信息化建設的不斷發展與深入，數據中心作為主體部分也越來越凸顯出其重要性。對于把信息技術運用于高校的教學、科研、管理與服務的各項活動中是各學校的信息化管理的重中之重，本文講述的是安科瑞AMC16Z系列的產品在高校數據中心機房中的系列運用。
1.項目需求
■ 進線監測
1）三相電壓、三相電流、系統頻率, 電壓不平衡度、電流不平衡度；
2）各相及總的有功功率、無功功率、視在功率、功率因數、基波功率、諧波功率；
3）各相及總的有功電能、無功電能；
4）開關狀態；
5）電壓/電流諧波含量；
6）電流/功率需量；
■ 出線監測
1）分支回路的電流、有功功率、無功功率、視在功率、功率因數、有功電能；
2）額定電流設置、各相電流值；
3）負載百分比；
4）開關狀態；
5）電流諧波含量；
■告警功能
1）進線過電流2段閥值越限、過/欠壓、過功率告警、缺相、過頻率、欠頻率越限、電壓/電流不平衡、零地電壓、零線電流、溫/濕度告警，可任意設定告警值，開關狀態、開關跳閘報警；
2）出線電流2段報警，開關報警、開關跳閘報警；
3）聲光告警功能；
4）查詢當前告警信息, 查詢歷史告警信息；
■事件記錄
1）各種電參量越限報警記錄；
2）開關量動作事件記錄；
3）通訊故障告警；

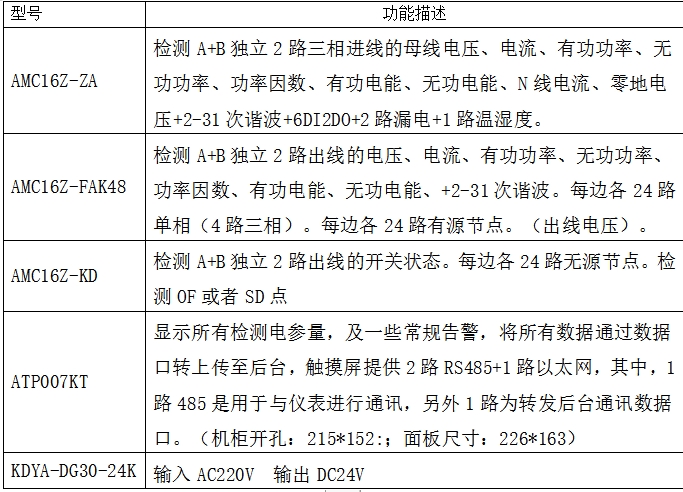

2.產品型號

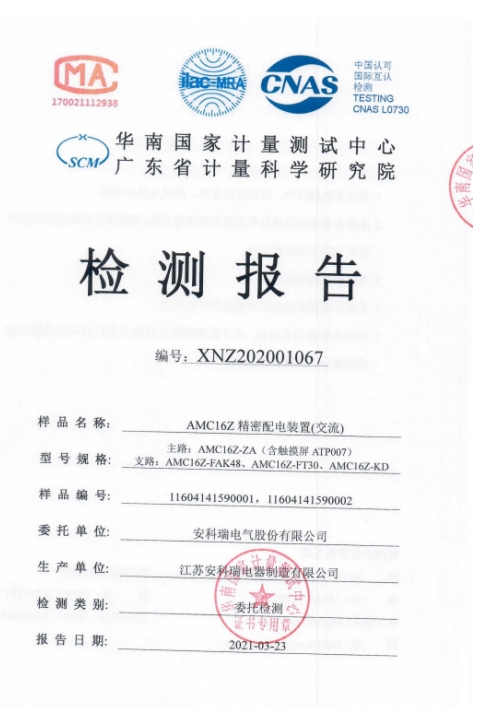

3.產品參考標準：
YDB 037-2009 通信用240V直流供電系統技術要求
YD/T 585-2010 通信用配電設備
YD/T638.3-1998 通信電源設備型號命名方法
YD/T 939-2014 傳輸設備用電源分配列柜
YD/T 944-2007 通信電源設備的防雷技術要求和測試方法
YD/T 1051-2018 通信局（站）電源系統總技術要求
YD/T 1095-2018 通信用不間斷電源（UPS）
DL/T 856-2018 電力用直流電源和一體化電源監控裝置
4.現場安裝圖

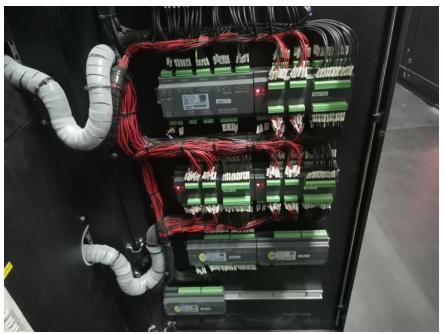

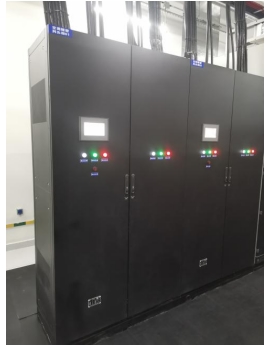

（列頭柜配電圖） （柜內模塊接線圖）

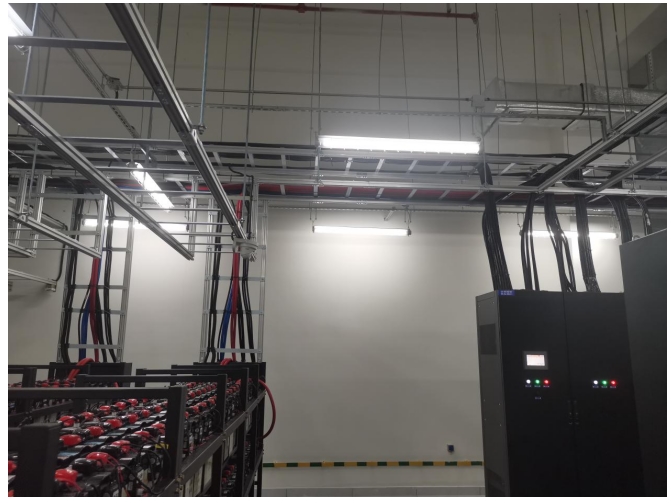

（配電柜與蓄電池橋架布線）

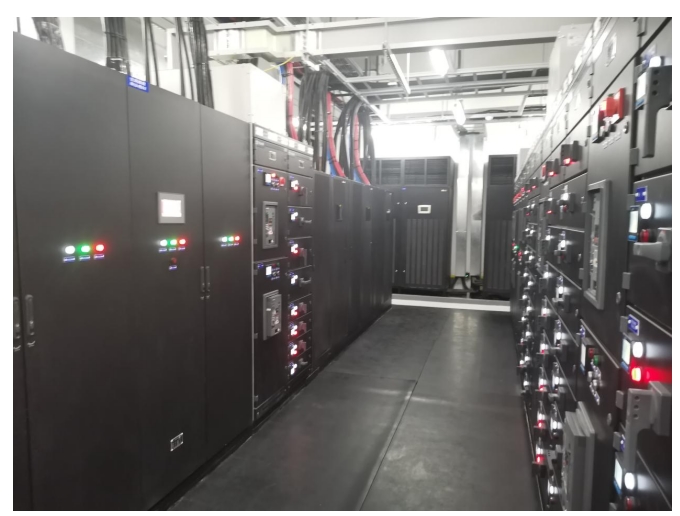

（抽屜柜布線）

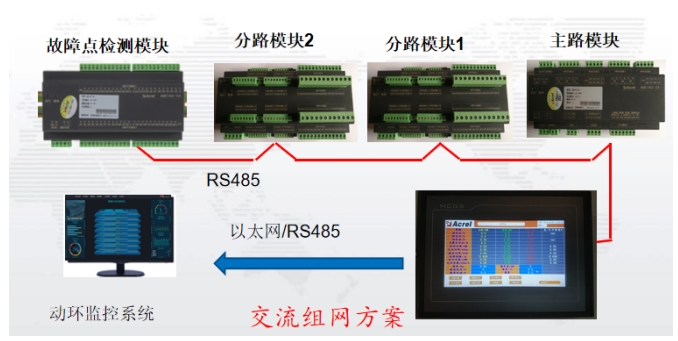

5.組網示意圖：
6.結語
近年來隨著高校信息化建設快速發展，教育信息化的發展已被各個學校與老師采用，數據是高校信息化的基礎，機房的建成，有利于集中開展學校服務器的“托管”、網站“落戶”和數字化資源的安全存儲等服務，將為學校各單位和師生提供“按需獲取、集中管理、多終端使用”的IT基礎設施項目需求。
作者簡介：宋兵兵，男，本科，安科瑞電氣股份有限公司，主要研究方向?yàn)榻^緣監測及剩余電流監測， QQ：3007723194 手機：13482141563（微信同號）
