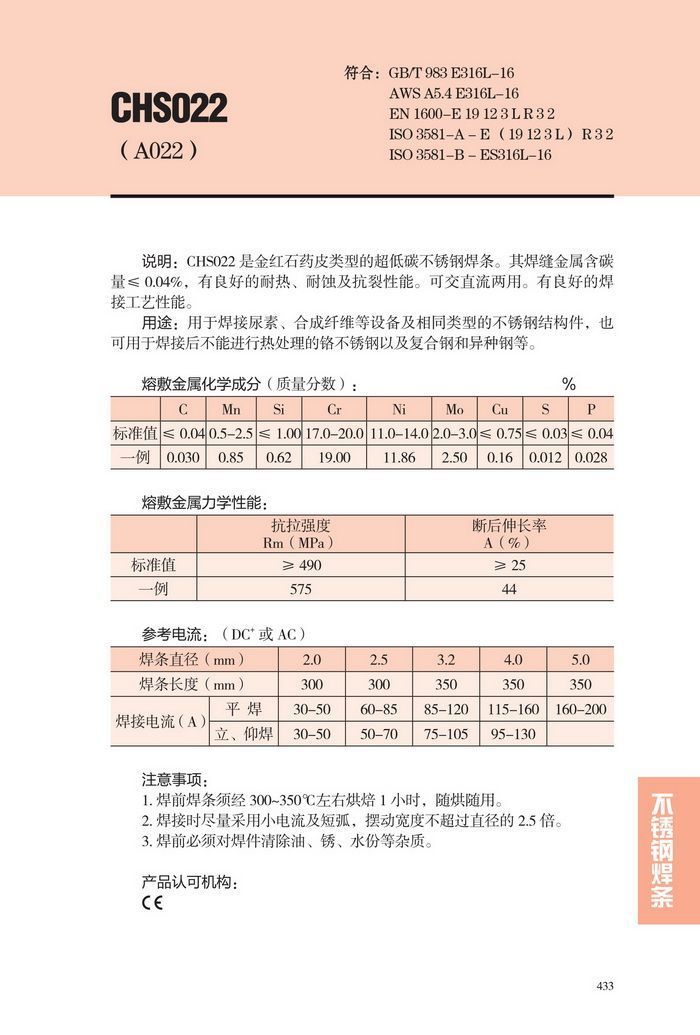

四川大西洋CHS022(E316L-16)不銹鋼焊條

符合：GB/T983 E316L-16

  AWS A5.4 E316L-16

  說明：CHS022是金紅石藥皮類型的超低碳不銹鋼焊條，其焊縫金屬含碳量≤0.04%，有良好的

  耐熱、耐蝕及抗裂性能。可交直流兩用。有良好的焊接工藝性能。

  用途：用于焊接尿素、合成纖維等設備及相同類型的不銹鋼結構件，也可用于焊接后不能進行熱

  處理的鉻不銹鋼以及復合鋼和異種剛等。

  熔敷金屬化學成分(%)（質量分數）

  CMnSiCrNiMoCuSP

  標準值≤0.040.5-2.5≤1.0017.0-20.011.0-14.02.0-3.0≤0.75≤0.03≤0.04

  一例0.0300.850.6219.0011.862.500.160.0120.028

  熔敷金屬力學性能：

  抗拉強度

  Pm（MPa） 斷后伸長率

  A（%）

  標準值 ≥490 ≥25

  一例 575 44

  參考電流：（DC+或AC）

  焊條直徑（mm） 2.0 2.5 3.2 4.0 5.0

  焊條長度（mm） 300 300 300 350 400

  焊接電流（A)平 焊 30-50 60-85 85-120 115-

  立、仰焊 30-50 50-70 75-105 95-130

  注意事項：

  1.焊前焊條須經300-350℃烘焙1小時。

  2.焊前時盡量采用小電流及短弧，擺動寬度不超過直徑的2.5倍。

  3.焊前必須對焊件清除油污、鐵銹、水分等雜質。

A132	E347-16 E347-16	鈦鈣型含鈮Cr19Ni10Nb不銹鋼焊條，具有優良的抗裂性及晶間腐蝕性能，直交兩用，工藝性優異。用于重要的耐腐蝕含鈦穩定化元素的0Cr19Ni11Ti不銹鋼。
A132A	E347-17 E347-17	鈦型含鈮Cr19Ni10Nb不銹鋼焊條，具有優良的抗裂性及晶間腐蝕性，藥皮耐發紅，融化速度快，直交兩用，工藝性能優異。用于重要的耐腐蝕含鈦穩定化元素的0Cr19Ni11Ti不銹鋼。
A137	E347-17 E304-17	低氫型含鈮Cr19Ni10Nb不銹鋼焊條，具有優良的抗裂性及晶間腐蝕性，采用直流反接，可全位置焊。用于重要的耐腐蝕含鈦穩定化元素的0Cr19Ni11Ti不銹鋼。
A146	－ （－）	低氫型含鈮Cr20Ni10Mn不銹鋼焊條，直交兩用，可全位置焊，熔敷金屬具有良好的力學性能。用于重要的0Cr20Ni10Mn6不銹鋼。
A172	E307-16 E307-16	鈦鈣型不銹鋼焊條，直交兩用，具有優良的抗裂性。用于ASTM307鋼及其他異種鋼焊接，也用于耐沖擊、腐蝕鋼和過渡層的堆焊，如高錳鋼、猝硬鋼。
A201	E316-17 E316-17	鈦 型Cr18Ni12Mo2不銹鋼焊條，施焊時藥皮不發紅、不開裂，由于焊縫金屬添加鉬，具有良好的耐蝕、耐熱及抗裂性，特別對抗氯離子點蝕有好處，可直交 流兩用，工藝性優異，適宜薄板的平焊和角焊。用于有機酸和無機酸介質中工作的0Cr18Ni12Mo2不銹鋼，也用于焊后不能熱處理的高鉻鋼或異種鋼焊 接。
A202	E316-16 E316-16	鈦鈣型Cr18Ni12Mo2不銹鋼焊條，由于焊縫金屬添加鉬，具有良好的耐蝕、耐熱及抗裂性，特別對抗氯離子點蝕有好處，可直交流兩用，工藝性優異。用于有機酸和無機酸介質中工作的0Cr18Ni12Mo2不銹鋼。
A202NE	E316-16 E316-16	鈦鈣型耐發紅***用不銹鋼焊條，具有良好的耐蝕、耐熱及抗裂性，特別對抗氯離子點蝕有好處，可直交流兩用，工藝性優異。焊接核安全二級鉻鎳奧氏體不銹鋼管道和容器，用于在有機酸和無機酸介質中工作的0Cr18Ni12Mo2不銹鋼或異種鋼。
A207	E316-15 E316-15	低氫型Cr18Ni12Mo2不銹鋼焊條，由于焊縫金屬添加鉬，具有良好的耐蝕、耐熱及抗裂性，特別對抗氯離子點蝕有好處，采用可直流反接，能進行全位置焊。用于焊接0Cr18Ni12Mo2不銹鋼，也用于焊后不能熱處理的高鉻鋼（如Cr13、Cr17等）或異種鋼焊接。
A212	E318-16 E318-16	鈦鈣型含鈮Cr18Ni12MoNb不銹鋼焊條，熔敷金屬比A202、A208具有更好的抗晶間腐蝕性能，直交兩用，工藝性能優異。用于重要的0Cr18Ni12Mo2、0Cr17Ni14Mo2等不銹鋼，如尿素合成塔、維尼綸設備等接觸強腐蝕介質的部件。
A222	E317MoCu-16 （－）	鈦鈣型Cr19Ni13Mo2Cu不銹鋼焊條，由于熔敷金屬中含銅，在酸性介質中具有比其他不銹鋼焊條更好的耐蝕性、直交流兩用，工藝性能優異。用于相同類型的含銅不銹鋼設備。
A232	E318V-16 （－）	鈦鈣型Cr18Ni12Mo2V不銹鋼焊條，直交流兩用。可焊接一般耐熱及要求耐蝕的Cr19Ni10及0Cr18Ni12Mo2不銹鋼。
A237	E318V-15 （－）	低氫型Cr18Ni12Mo2V不銹鋼焊條，熔敷金屬含有釩，具有良好的耐熱及抗裂性，采用直流反接，可全位置焊。用于焊接一般耐熱及要求耐蝕的Cr19Ni10及0Cr18Ni12Mo2不銹鋼結構的多層焊。
A242	E317-16 E317-16	鈦鈣型含鈮Cr19Ni13Mo3不銹鋼焊條，熔敷金屬比A202具有更高的含鉬量，對非氧化性酸，如***、亞***、磷酸及有機酸具有較好的耐蝕性，抗點狀腐蝕性好，直交流兩用，工藝性能優異。用于相同類型的不銹鋼以及復合鋼、異種鋼的焊接。
A301	E309-17 E309-17	鈦型藥皮的不銹鋼焊條，熔敷金屬具有良好的抗裂和***化性，可直交流兩用，工藝性能好。用于焊接同類型不銹鋼、不銹鋼襯里、異種鋼以及高鉻鋼、高錳鋼等。
A302	E309-16 E309-16	鈦型藥皮的Cr23Ni13不銹鋼焊條，熔敷金屬具有良好的抗裂和***化性，可直交流兩用，工藝性能優異。用于焊接同類型不銹鋼、不銹鋼襯里、異種鋼【Cr19 Ni9-低碳鋼】以及高鉻鋼、高錳鋼等。
A307	E309-15 E309-15	低氫型Cr23Ni13不銹鋼焊條，熔敷金屬具有良好的抗裂和***化性，采用直流反接，可全位置焊接。用于焊接同類型不銹鋼、異種鋼以及高鉻鋼、高錳鋼等。
A312	E309Mo-16 E309Mo-16	鈦鈣型Cr23Ni13Mo2不銹鋼焊條，焊縫金屬中含有鉬，比A302具有更高的耐蝕性、***化性及抗裂性能，直交流兩用，焊接工藝性好。用于焊接耐***介質腐蝕的同類型不銹鋼容器，也用于不銹鋼襯里以及復合鋼、異種鋼的焊接。
A312SL	E309Mo-16 E309Mo-16	鈦鈣型不銹鋼型的滲鋁焊條焊條，熔敷金屬與母材過濾平整，能有效的保護滲鋁層，直交流兩用，全位置焊，熔敷金屬具有與滲鋁鋼相匹配的耐蝕及抗高溫氧化性。用于焊接Q235、20g和Cr5 Mo等表面滲鋁鋼部件，也焊接異種鋼
A317	E309Mo-15 E309Mo-15	低氫型不銹鋼焊條，熔敷金屬中含有鉬，比A302具有更高的耐蝕性、***化性及抗裂性。用于焊接焊接耐***介質腐蝕的同類型不銹鋼容器、復合板、異種鋼等。
A402	E310-16 E310-16	鈦鈣型Cr26Ni21奧氏體不銹鋼焊條，熔敷金屬在900-1100℃高溫條件具有優良的***化性能，直交流兩用。焊接工藝性好。用于在高溫條件工作的同類型耐熱不銹鋼，也用于淬硬性大的鉻鋼【如Cr5Mo、Cr9Mo、Cr13、Cr28等】以及異種鋼焊接。
A407	E310-15 E310-15	低 氫型Cr26Ni21奧氏體不銹鋼焊條，熔敷金屬在900-1100℃高溫條件具有優良的***化性，采用直流反接。可全位置焊，由于焊縫為純奧氏體，抗熱 烈性不及雙相***的好。用于焊接同類型的耐熱不銹鋼、不銹鋼襯里以及異種鋼焊接，也用于淬硬性大的Cr5Mo、Cr9Mo、Cr13、Cr28等。
A412	E310Mo-16 E310Mo-16	鈦鈣型Cr26Ni21奧氏體不銹鋼焊條，熔敷金屬添加了鉬， 耐蝕，耐熱及抗裂性比A402、A407有所改善，可直交流兩用，焊接工藝性好。用于在高溫條件工作的耐熱不銹鋼、不銹鋼襯里以及異種剛等，焊接淬硬性大的碳鋼、低合金鋼時焊縫韌性好。
A422	－ （－）	鈦鈣型Cr25Ni18Mn8不銹鋼焊條，焊縫加入了較多錳，提高了焊縫的抗裂性能，直交流兩用。用于焊接加熱爐卷軌機上的Cr25Ni20Si2奧氏體耐熱鋼卷筒，也用于焊接異種鋼等
A427	－ （－）	低氫型Cr25Ni15Mn8不銹鋼焊條，采用直流施焊，具有良好的塑性和抗熱裂性。用于Cr25Ni20 Si2不銹鋼焊接，如加熱爐卷軌機卷銅筒、異種鋼等
A432	E310H-16 E310H-16	鈦鈣型3Cr26Ni21耐熱鋼焊條，熔敷金屬具有較高的蠕變強度，接頭力學性能好，熱烈敏***低，直交流兩用，焊接性好。專用于焊接HK 40耐熱鋼。
A462	－ （－）	鈦鈣型鉻鎳奧氏體高溫爐管不銹鋼焊條，直交流兩用，全位置焊，相當于日本HM-40耐熱不銹鋼焊條，熔敷金屬在800-1200℃高溫條件下具有耐蝕、耐高溫性。用于高溫條件下的爐管（如HK-40\HP-40\RC-1\RS-1\IN-81）等焊接。
A502	E16-25MoN-16（－）	鈦鈣型Cr16Ni25 Mo6純奧氏體不銹鋼焊條，直交流兩用。用于淬火狀態下的低合金鋼、中合金鋼、異種鋼和剛性較大的結構以及相應的熱強鋼，如淬火狀態下的30Cr Mn Si、不銹鋼、碳鋼和鉻鋼等。
A507	E16-25MoN-15（－）	低氫型Cr16Ni25 Mo6純奧氏體不銹鋼焊條，采用直流反接，可全位置焊。用于淬火狀態下的低合金鋼、中合金鋼、異種鋼和剛性較大的結構以及相應的熱強鋼，如淬火狀態下的30CrMnSi、不銹鋼和鉻鋼等
A512	E16-8-2-16 （－）	鈦鈣型藥皮的不銹鋼焊條，熔敷金屬鐵素體含量一般在5FN以下焊縫具有較高的高溫韌性，即使在較大拘束條件下仍具有較強抗裂能力，直交流兩用，焊接工藝性好。用于高溫高壓不銹鋼管道的焊接。
A607	E330MoMnWnb-15（－）	低氫型Cr16Ni35純奧氏體不銹鋼焊條，焊條藥皮中加入多種合金元素，具有良好的高溫韌性，采用直流反接，可全位置焊。焊接工藝性好。用于焊接在850-900℃高溫條件下工作的不銹鋼及制氫轉化爐集合管和膨脹管(如Cr20Ni32、Cr20Ni32等)
A707	－ （－）	低氫型Cr17Mn13Mo不銹鋼焊條，采用直流反接，可全位置焊。 用途：用于***、維尼綸、尿素等生產設備（Cr17 Mn13MoN）。
A717	－ （－）	低氫型2Cr15Mn13MoN低磁性不銹鋼焊條，電弧穩定，脫渣性好，成形美觀，焊縫導磁率穩定。用于2Cr15Mn13MoN低磁性不銹鋼電物理裝置構件或1Cr18Ni9Ti異種鋼焊接。
A802	－ （－）	鈦鈣型Cr18Ni18Mo4Cu2不銹鋼焊條，直交流兩用，焊縫中含有鉬和銅，在***介質中具有較高的抗蝕性。用于焊接***濃度50%、一定工作溫度及大氣壓力的制造合成橡膠的管道和Cr18Ni18MoCu2Ti等。
A902	E320-16 E320-16	鈦鈣型不銹鋼焊條，直交流兩用，具有優異的耐蝕性和較強的抗高溫氧化能力，在石油、化工和制氫設備等制造中廣泛應用，還可用作異種鋼焊接材料。 用于焊接***、硝酸、磷酸和氧化性酸腐介質中Crar-Penter20Cb鎳合金的焊接等。
